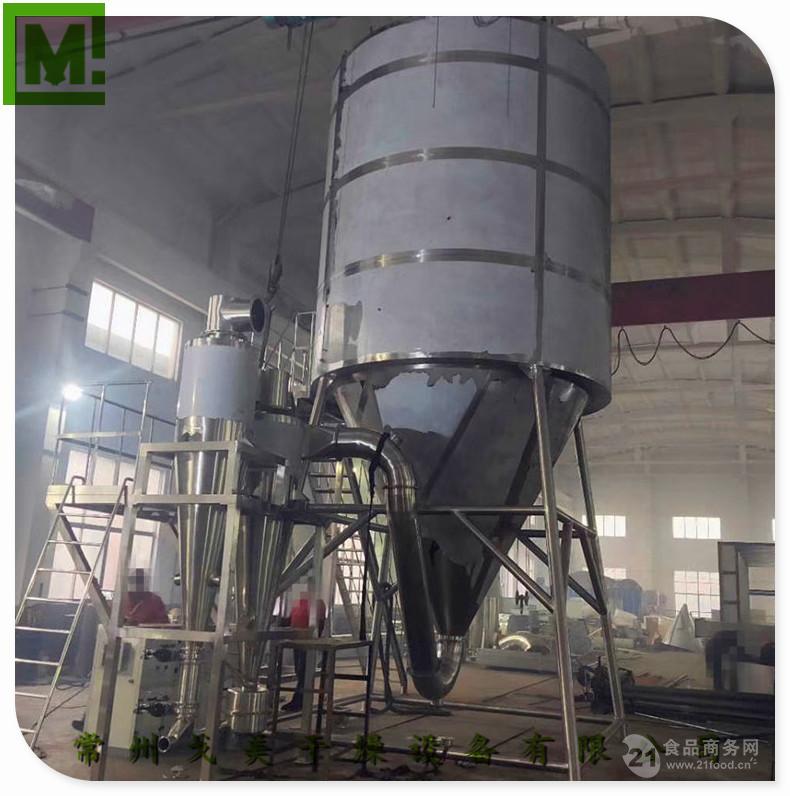

LPG-25型高速离心喷雾干燥机

LPG-25型离心喷雾干燥机

离心喷雾干燥机工作原理：

环境空气，经中校过滤后进散热器及电加热器加热至相应要求的温度，被引至热风分配器分布均匀后入塔，同时物料由料泵供至位于干燥塔顶的离心式雾化器，雾化成相应的液滴，均匀喷入干燥塔，与分布的热空气，大面积对流接触，舜间完成*步干燥成型，并在自然沉降中进一步蒸发出物料内部残余水份至成品要求，大部分干品在塔底收集，尾气出塔经二级旋风分离器分离、除尘后由总风机排空。

离心喷雾干燥机组成部分：

1、喷雾干燥主塔：

 主塔为圆柱形筒体，底部设有锥体，用于收料。

2、雾化器：

  配备离心雾化器1台，高转速。

3、加料系统：

配备螺杆泵1台，根据流量设计，具有变频调速功能。

4、供热系统：

 根据用户现有能源条件配备。

5、成品收集系统：

根据物料特性配备旋风分离器，布袋除尘器或水膜除尘器，可联用。

6、控制系统

   配备控制系统一套，可设计PLC自动化工控。

离心喷雾干燥机设计特点：

1、雾化器采用了变频器调节雾化器的转速以达到*雾化效果。采用高转速电机驱动，主轴经齿轮箱增速至10000～18000R.P.M，使得雾化盘线速度高达113m/s，确保雾化效果。带油压数字自动检测安全保护装置，主轴配有水冷系统，风冷装置，保证主轴不受高温而变形。

2、针对塔内雾化不均匀的特别设计

针对设计热风分配器，改善热风的分配状态，使热风更均匀

3、节能方面的设计

主塔设计成3层结构，夹套和封面间设计保温层，既节约了能源又使工作现场不至于温度过高，改善工作环境的同时又减少了工厂的中央空调的能源消耗。

4、卫生方面设计

在塔及较粗的管道上设计清洗口，对易集料的部分设计人孔，各管道连接利于拆卸及安装，采用整体硅胶垫，清洗更换容易。
